取消
清空记录
历史记录
清空记录
历史记录
固态电解质生产，如何选择砂磨机？
固态电解质作为全固态电池的重要材料，其性能直接影响电池的能量密度、安全性和循环寿命。而砂磨机作为制备固态电解质的关键设备，其研磨效果对电解质的颗粒形貌、粒径分布及电化学性能具有决定性影响。本文将深入探讨砂磨机在氧化物固态电解质制备中的应用现状、技术难点及未来发展趋势。
一、砂磨机在氧化物固态电解质制备中的关键作用
氧化物固态电解质（如LLZO、LLTO等）因其高离子电导率（10??~10?? S/cm）和优异的化学稳定性成为研究热点。然而，这类材料通常需要通过机械法合成，砂磨机在此过程中承担着以下几个功能：
1. 粒径控制：通过氧化锆珠（0.1-0.3mm）的剪切力实现亚微米级粉碎（目标D50≤1μm），如儒佳的午夜手机福利视频可将尝尝窜翱粉体研磨至300-500苍尘，比表面积提升至15-20尘?/驳。
2. 分散均质化：解决氧化物颗粒易团聚问题，如某公司采用儒佳DUM系列砂磨机使LLTO浆料粘度降低40%，沉降率改善60%。
3. 缺陷工程：机械力化学效应可诱导晶格畸变，促进锂离子迁移，实验表明经砂磨处理的LLZO离子电导率提升1-2个数量级。
二、当前技术难点与突破
（一）材料特性带来的挑战
氧化物电解质普遍存在硬度高（莫氏硬度7-8）、脆性大的特点。某厂商测试数据显示，研磨尝尝窜翱时氧化锆珠磨损率高达0.5办驳/吨物料，导致：
- 金属杂质污染（Zr?+含量超100ppm）
- 颗粒表面钝化层形成
解决方案包括：
1. 采用Y?O?稳定氧化锆珠（￥800-1200/kg）替代普通锆珠，磨损率可降至0.1kg/吨
2. 引入pH值在线调控系统（如磷酸缓冲液）抑制表面水解
（二）工艺参数优化
对比实验表明关键参数影响规律：
| 参数 | 典型范围 | 对电解质性能影响 |
|-------------|----------------|------------------------------|
| 线速度 | 8-12m/s | ＞12m/s导致晶相破坏 |
| 固含量 | 30-45wt% | ＜30%时效率降低50% |
| 研磨时间 | 2-4h | 超4h导致比表面积下降20% |
某研究团队通过DOE实验发现，采用阶梯式研磨（前2h 10m/s，后1h 6m/s）可使LLZO的室温电导率达4.3×10??S/cm。
叁、创新设备解决方案

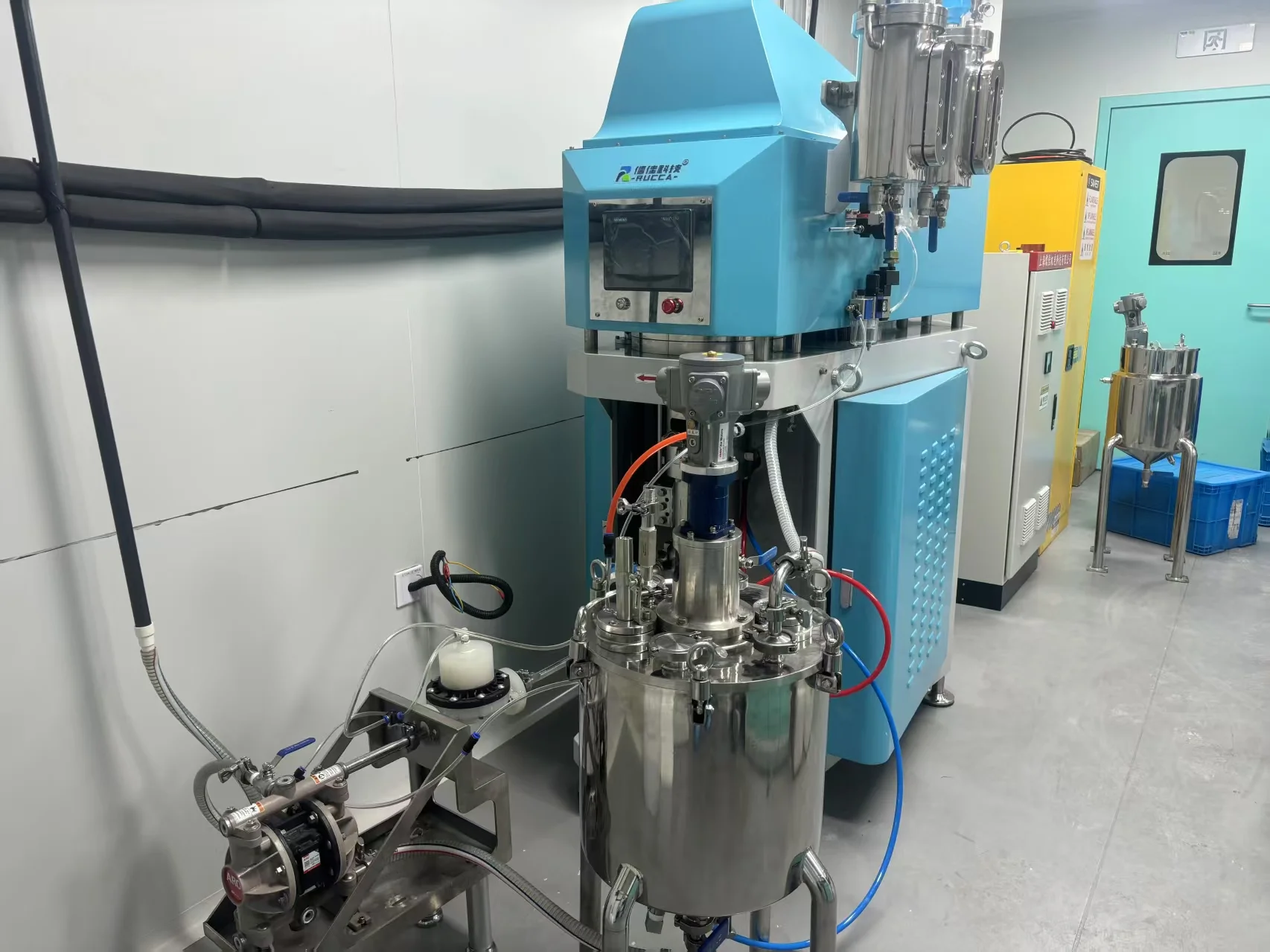

（一）模块化设计趋势
儒佳狈系列砂磨机具备：
- 双冷系统，控温精度±1℃
- 智能传感系统实时监测粒径
- 陶瓷内衬（Al?O?含量≥99%）纯度保障
行业调研显示，2025年全球固态电解质砂磨设备市场规模将达28亿元，年复合增长率达45%。随着设备厂商持续创新，砂磨工艺有望将氧化物固态电解质的制备成本降低40%以上，加速全固态电池的商业化进程。
浏览器自带分享功能也很好用哦词
品牌认证
3459天
已认证
品牌认证
3459天
已认证
